Pridanie prvkov vzácnych zemín do Rúrka zo zliatiny vzácnych zemín odolná voči opotrebovaniu výrazne zlepšuje zvárateľnosť v porovnaní s bežnými zliatinovými rúrami s vysokým obsahom chrómu alebo karbidu – ale zavádza aj špecifické metalurgické citlivosti, ktoré si vyžadujú starostlivé riadenie postupu. Stručne povedané, prísady vzácnych zemín zjemňujú zvar tepelne ovplyvnenú zónu (HAZ), znižujú tendenciu k praskaniu za tepla a zlepšujú húževnatosť vo zvarovom spoji za predpokladu, že sa prísne dodržiavajú protokoly teplôt predhrievania, teplôt medzi prechodmi a tepelného spracovania po zváraní (PWHT).
Medzi rôznymi kategóriami Rúry odolné voči opotrebovaniu dostupné na dnešnom trhu – vrátane variantov s keramickým, čadičovým a bimetalovým kompozitom – rúrka zo zliatiny vzácnych zemín vyniká kombináciou významnej odolnosti proti oderu s praktickou zvárateľnosťou v teréne. Tento článok rozoberá metalurgické mechanizmy, praktické požiadavky na zváranie a kritické parametre, ktorým musí každý inžinier alebo špecialista na obstarávanie rozumieť pred inštaláciou alebo opravou. Rúrka zo zliatiny vzácnych zemín odolná voči opotrebovaniu v teréne.
Ako prvky vzácnych zemín menia metalurgiu zvarov
Prvky vzácnych zemín (RE) – najčastejšie cér (Ce), lantán (La) a ytrium (Y) – sa pridávajú do zliatinovej matrice Rúrka zo zliatiny vzácnych zemín odolná voči opotrebovaniu v stopových množstvách, zvyčajne v rozsahu od 0,02 % až 0,15 % hmotn . Napriek týmto malým množstvám je ich vplyv na správanie zvaru hlboký.
Počas tuhnutia zvarového kúpeľa pôsobia prvky vzácnych zemín ako silné zjemňovače zrna a modifikátory inklúzií. Na rozdiel od štandardných Rúry odolné voči opotrebovaniu ktoré sa pri tvrdosti spoliehajú výlučne na vysoký obsah uhlíka alebo chrómu, rúrka zo zliatiny vzácnych zemín dosahuje svoju výkonnosť prostredníctvom prepracovanejšieho mikroštrukturálneho prístupu. Konkrétne prvky RE vykonávajú tri kľúčové metalurgické funkcie:
- Desulfurizácia a deoxygenácia: Prvky RE majú silnú afinitu k síre a kyslíku, pričom vytvárajú stabilné sulfidy a oxidy RE (napr. Ce₂O3, CeS), ktoré vyplávajú zo zvarového kúpeľa ako troskové inklúzie, čím sa znižuje koncentrácia krehujúcich nečistôt na hraniciach zŕn.
- Čistenie hraníc zŕn: Vytesnením síry a fosforu z hraníc austenitových zŕn, prísady RE znižujú náchylnosť na vznik trhlín v HAZ, čo je bežný spôsob zlyhania vo vysokolegovaných oceliach odolných voči opotrebovaniu.
- Kontrola morfológie karbidov: V zliatinách s vysokým obsahom uhlíka upravujú prvky RE tvar primárnych karbidov z platní s ostrými hranami na oblejšie, viac rozptýlené častice, čo znižuje koncentráciu napätia na rozhraniach zvarov a zlepšuje celkovú ťažnosť spoja.
Kombinovaným efektom je zvarový spoj s jemnejšou, homogénnejšou mikroštruktúrou a merateľne lepšou húževnatosťou – kritická výhoda pri Rúrka zo zliatiny vzácnych zemín odolná voči opotrebovaniu je počas prevádzky vystavený nárazovému zaťaženiu alebo vibráciám.
Zvárateľnosť v porovnaní s konvenčnými zliatinami odolnými voči opotrebovaniu
Na kvantifikáciu zlepšenia nasledujúca tabuľka porovnáva ukazovatele zvariteľnosti Rúrka zo zliatiny vzácnych zemín odolná voči opotrebovaniu proti dvom bežným alternatívam v rámci širšej rodiny Rúry odolné voči opotrebovaniu : štandardná vysokochrómová biela železná rúra (28 % Cr) a obyčajná uhlíkovo-mangánová oterová oceľ (napr. ekvivalent Hardoxu).
| Parameter | Rúrka zo zliatiny RE odolná voči opotrebovaniu | Biela železná rúra s vysokým obsahom chrómu | Carbon-Mn Wear Steel |
|---|---|---|---|
| Náchylnosť k praskaniu za tepla | Nízka | Veľmi vysoká | Nízka–Medium |
| Požadovaná teplota predohrevu | 150 až 250 °C | 300–450 °C alebo nezvárateľné | 50 až 150 °C |
| Zhrubnutie zrna HAZ | Stredné (znovu rafinované) | Ťažké | Mierne |
| Tvrdosť kĺbov (Charpy, J) | 35 – 60 J | <10 J | 60 – 120 J |
| Opraviteľnosť v teréne | Dobre | Chudák | Výborne |
Údaje to jasne ukazujú Rúrka zo zliatiny vzácnych zemín odolná voči opotrebovaniu zaberá praktickú strednú úroveň – oveľa lepšie zvárateľné ako biele železo s vysokým obsahom chrómu, pričom ponúka podstatne vyššiu odolnosť proti opotrebovaniu v porovnaní s oceľou s hladkým opotrebením. Pre operácie, ktoré vyžadujú ochranu proti oderu aj flexibilitu spojov na mieste, rúrka zo zliatiny vzácnych zemín konzistentne poskytuje vyváženejšie technické riešenie ako ktorákoľvek extrémna alternatíva medzi konvenčnými Rúry odolné voči opotrebovaniu .
Požiadavky na prípravu pred zváraním
Správna predzvarová príprava je nesporná pre dosiahnutie zdravých spojov Rúrka zo zliatiny vzácnych zemín odolná voči opotrebovaniu . Je potrebné prísne dodržiavať nasledujúce kroky:
Čistenie povrchu
Všetok okuje, hrdza, mastnota a vlhkosť musia byť odstránené do vzdialenosti najmenej 25 mm od zóny zvaru. Kontaminácia – najmä zlúčeniny síry – môže prekonať priaznivý účinok odsírenia RE a znovu zaviesť riziko praskania za tepla. Toto je obzvlášť dôležité pre rúrka zo zliatiny vzácnych zemín , kde sú RE-modifikované hranice zŕn citlivé na reintrodukciu síry. Odporúčanou metódou je uhlové brúsenie na lesklý kovový povrch.
Predhrievanie
Teplota predhrievania 150 °C až 250 °C sa vyžaduje pre väčšinu ročníkov Rúrka zo zliatiny vzácnych zemín odolná voči opotrebovaniu s uhlíkovými ekvivalentmi (CE) v rozsahu 0,45–0,65. Predhrievanie by sa malo aplikovať rovnomerne pomocou propánových horákov alebo indukčných vyhrievacích prikrývok, overiť povrchovými kontaktnými teplomermi a udržiavať počas celej zváracej operácie.
Návrh kĺbu
Prípravok na jednoduchú alebo dvojitú V-drážku s a Uhol 60-70° a pri tupých spojoch sa odporúča koreňová plocha 1,5–2,0 mm. Táto geometria poskytuje primeraný prístup na nanášanie koreňových priechodov a zároveň minimalizuje požadovaný objem zvarového kovu, čo znižuje prívod tepla a súvisiace zmäkčovanie HAZ – čo je spoločné pre všetky vysokolegované zliatiny. Rúry odolné voči opotrebovaniu ale obzvlášť kritické pre mikroštruktúru vylepšenú RE.
Odporúčané zváracie procesy a spotrebný materiál
Nie všetky procesy zvárania sú rovnako vhodné Rúrka zo zliatiny vzácnych zemín odolná voči opotrebovaniu . Výber procesu priamo ovplyvňuje prívod tepla, rýchlosť riedenia a zachovanie mikroštruktúry modifikovanej RE v HAZ.
- SMAW (Oblúkové zváranie v tienidle): Vhodné pre terénne opravy rúrka zo zliatiny vzácnych zemín . Používajte elektródy s nízkym obsahom vodíka (E7018 alebo ekvivalentné) v stave vypálenia vlhkosťou (skladované pri teplote 300–350 °C, spotrebované do 4 hodín od vybratia). Príkon tepla by sa mal udržiavať nižšie 25 kJ/cm za prejazd.
- FCAW (Flux-Cored Arc Welding): Uprednostňuje sa pre výrobné zváranie Rúry odolné voči opotrebovaniu kvôli vyšším depozičným rýchlostiam. Použite plynom tienený drôt s tavivom a ochranným plynom 75 % Ar / 25 % CO₂. Udržujte interpass teplotu pod úrovňou 200 °C aby sa zabránilo nadmernému zhrubnutiu karbidu.
- GTAW (zváranie TIG): Odporúča sa pre koreňové prechody s menším priemerom Rúrka zo zliatiny vzácnych zemín odolná voči opotrebovaniu (DN50–DN150), kde je kritická presnosť a nízke riedenie. Na zachovanie húževnatosti použite zodpovedajúci alebo mierne neprispôsobený plniaci drôt.
- Vyhnite sa zváraniu pod tavivom (SAW) pre tenkostenné profily ľubovoľných rúrka zo zliatiny vzácnych zemín , pretože vysoký tepelný príkon (často presahujúci 50 kJ/cm) môže rozpúšťať RE-modifikované karbidy a negovať mikroštrukturálne výhody prísad vzácnych zemín.
Protokoly tepelného spracovania po zváraní (PWHT).
Tepelné spracovanie po zváraní sa dôrazne odporúča – av mnohých aplikáciách tlakového servisu povinné – pre Rúrka zo zliatiny vzácnych zemín odolná voči opotrebovaniu . Cieľom PWHT je zmierniť zvyškové napätia pri zváraní, temperovať akýkoľvek martenzit vytvorený v HAZ počas chladenia a obnoviť určitý stupeň húževnatosti zóny zvaru. V porovnaní s inými Rúry odolné voči opotrebovaniu , rúrka zo zliatiny vzácnych zemín obzvlášť dobre reaguje na kontrolovanú PWHT vďaka RE-stabilizovanej štruktúre hraníc zŕn, ktorá odoláva nadmernému rastu zŕn počas tepelného cyklu.
Žíhanie na zmiernenie stresu
Hotovú zvarovú zostavu zahrejte na 550 až 620 °C držte 1 hodinu na 25 mm hrúbky steny (minimálne 1 hodinu), potom pomaly ochlaďte na nehybnom vzduchu alebo pod izolačnou prikrývkou kontrolovanou rýchlosťou nepresahujúcou 100 °C/hod kým teplota neklesne pod 300°C. Rýchle ochladenie z teploty PWHT môže znovu zaviesť zhášacie napätie a čiastočne zrušiť prínos úľavy od stresu.
Vyhýbanie sa senzibilizácii
Pre ročníky Rúrka zo zliatiny vzácnych zemín odolná voči opotrebovaniu s obsahom chrómu nad 12%, zabráňte dlhodobému vystaveniu v teplotnom rozsahu 450 až 850 °C počas PWHT, pretože to môže spôsobiť precipitáciu karbidu chrómu na hraniciach zŕn (senzibilizáciu), čím sa zníži odolnosť proti korózii vo zvarovom spoji. V takýchto prípadoch môže byť namiesto bežného uvoľnenia napätia potrebné rozpúšťacie žíhanie pri 1 050 °C, po ktorom nasleduje rýchle ochladenie.

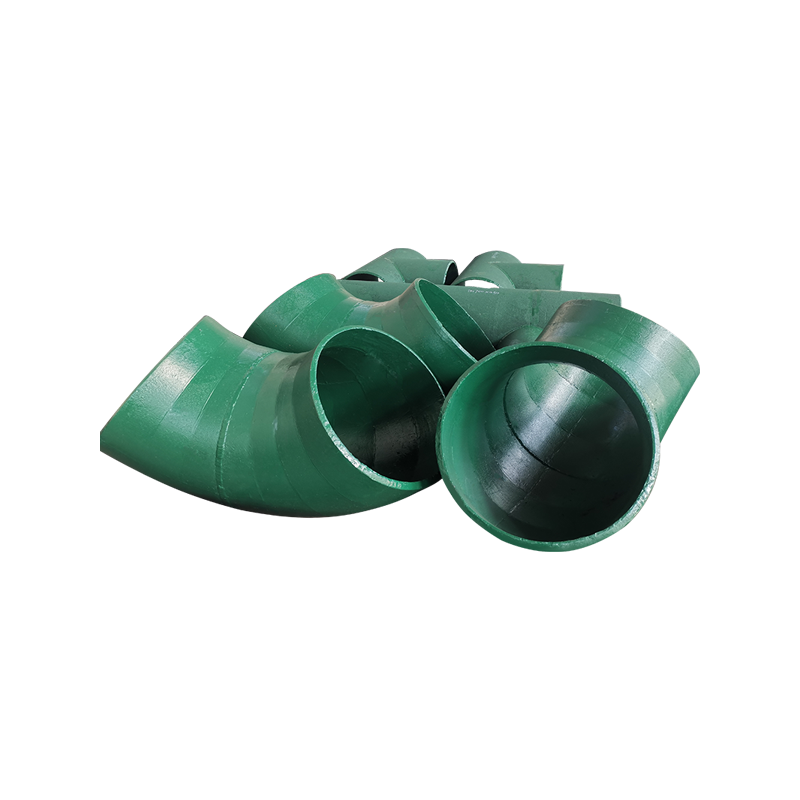

Oceľová rúrka zo vzácnych zemín odolná voči opotrebovaniu
Bežné chyby zvarov a ako im predchádzať
Aj pri optimalizovaných postupoch sú niektoré defekty častejšie Rúrka zo zliatiny vzácnych zemín odolná voči opotrebovaniu zvary. Pochopenie ich základných príčin umožňuje proaktívnu prevenciu:
| Typ defektu | Primárna príčina | Preventívne opatrenie |
|---|---|---|
| HAZ praskanie za studena | Vznik martenzitu vodíkovým krehnutím | Používajte spotrebný materiál s nízkym obsahom vodíka; udržiavať predhriatie ≥150 °C |
| Pórovitosť | Vlhkosť v toku alebo kontaminácia ochranným plynom | Elektródy na pečenie; overte prietok ochranného plynu (15–20 l/min) |
| Nedostatok fúzie | Nedostatočný prívod tepla alebo nesprávna rýchlosť jazdy | Udržujte energiu oblúka v špecifikovanom rozsahu; medziprejazdové čistenie |
| Zmäkčovanie HAZ | Nadmerná interpass teplota rozpúšťania karbidov | Monitorujte interpass teplotu; udržujte pod 200°C |
Nedeštruktívne testovanie po zváraní
Po dokončení všetkých operácií zvárania a PWHT sú všetky spoje zapojené Rúrka zo zliatiny vzácnych zemín odolná voči opotrebovaniu systémy by sa mali pred opätovným uvedením do prevádzky podrobiť definovanej postupnosti nedeštruktívnej skúšky (NDE). Rovnaké princípy NDE sa vo všeobecnosti vzťahujú aj na ostatné Rúry odolné voči opotrebovaniu , ale oneskorené správanie pri praskaní špecifické pre rúrka zo zliatiny vzácnych zemín robí načasovanie a postupnosť inšpekcií obzvlášť kritickými:
- Vizuálna kontrola (VT): Skontrolujte profil zvaru, geometriu uzáveru a neprítomnosť trhlín alebo podrezania presahujúcich hĺbku 0,5 mm.
- Kontrola magnetických častíc (MT): Zistite diskontinuity povrchu a blízkeho povrchu, najmä trhliny za studena HAZ, ktoré sa môžu vytvoriť 24–48 hodín po zváraní v dôsledku oneskoreného praskania vodíka.
- Ultrazvukové testovanie (UT): Volumetrické vyšetrenie na vnútorný nedostatok fúzie, zhluky pórovitosti alebo lamelárne trhanie. Fázované pole UT (PAUT) sa odporúča pre hrúbky steny nad 20 mm.
- Prieskum tvrdosti (HV10): Uistite sa, že tvrdosť HAZ neprekračuje 350 HV po PWHT, čo by naznačovalo zvyškový martenzit a neprijateľné riziko praskania za studena.
Vykonanie kontroly MT najskôr 24 hodín po dokončení zvárania je obzvlášť dôležité pre Rúrka zo zliatiny vzácnych zemín odolná voči opotrebovaniu , pretože oneskorené praskanie za pomoci vodíka sa môže dobre rozvinúť po ochladení spoja na teplotu okolia.
Praktické poznatky pre terénnych inžinierov a tímy obstarávania
Výhody zvárateľnosti zavedené prísadami vzácnych zemín prinášajú Rúrka zo zliatiny vzácnych zemín odolná voči opotrebovaniu skutočne životaschopné riešenie pre brúsne servisné systémy, ktoré tiež vyžadujú spoje zvárateľné v teréne. Realizácia týchto výhod si však vyžaduje disciplínu pri vykonávaní postupu. Kľúčové praktické body, ktoré treba posunúť ďalej:
- Vždy si vyžiadajte hodnota uhlíkového ekvivalentu (CE). od výrobcu potrubia pred navrhnutím špecifikácie postupu zvárania (WPS), pretože CE priamo diktuje požiadavky na predhrievanie pre akékoľvek rúrka zo zliatiny vzácnych zemín stupňa.
- Uveďte nízkovodíkové elektródy ako zmluvná požiadavka vo výrobných a inštalačných zmluvách – vlhkosť elektród je jediným najväčším kontrolovateľným rizikovým faktorom praskania za studena vo všetkých vysokolegovaných zliatinách Rúry odolné voči opotrebovaniu .
- Ak je to možné, vykonávajte zváranie v kontrolovanom vnútornom prostredí. Vietor, dážď a okolité teploty pod 5 °C dramaticky zvyšujú rýchlosť absorpcie vodíka a ochladzovania, čo je škodlivé pre kvalitu zvaru Rúrka zo zliatiny vzácnych zemín odolná voči opotrebovaniu .
- Rozpočet na PWHT v pláne projektu – jeho preskočenie s cieľom znížiť náklady takmer vždy vedie k predčasnému praskaniu HAZ a drahším poruchám počas prevádzky, bez ohľadu na stupeň rúrka zo zliatiny vzácnych zemín špecifikované.
Pridaný prvok vzácnych zemín Rúrka zo zliatiny vzácnych zemín odolná voči opotrebovaniu je čistým pozitívom pre zvárateľnosť – ale posúva výzvu z vlastných materiálových vlastností rúr na presnosť a disciplínu procesu zvárania. So správnym výberom procesu, tepelným manažmentom a kontrolou po zváraní sú trvanlivé zvarové spoje s vysokou integritou plne dosiahnuteľné v teréne aj v obchodnom prostredí. Pre akýkoľvek projekt špecifikujúci Rúry odolné voči opotrebovaniu v náročných brúsnych službách, rúrka zo zliatiny vzácnych zemín zostáva jednou z najviac technicky opodstatnených a inštalačných možností, ktoré sú dnes k dispozícii.
