Pokiaľ ide o zvládanie simultánneho nárazu a oderu, keramická kompozitná podšívka odolná voči opotrebovaniu jednoznačne prevyšuje čistý keramický obklad z oxidu hlinitého . Keramická výstelka z čistého oxidu hlinitého ponúka výnimočnú tvrdosť – zvyčajne 85–90 HRA – ale vďaka svojej krehkosti je náchylná na zlomenie pri opakovanom zaťažení nárazom. Keramické kompozitné obloženie odolné voči opotrebovaniu naopak spája keramické dlaždice s vysokým obsahom oxidu hlinitého (zvyčajne 92 – 95 % Al₂O₃) s pružným gumeným alebo oceľovým podkladom, pričom kombinuje tvrdosť povrchu so štrukturálnou húževnatosťou. Táto hybridná konštrukcia je dôvodom, prečo sa keramická kompozitná výstelka odolná voči opotrebovaniu stala preferovanou voľbou v náročných priemyselných odvetviach, ako je baníctvo, cementárstvo a výroba energie, kde potrubia, sklzy a násypky čelia súčasne abrazívnym časticiam a mechanickým nárazom.
Prečo keramická podšívka z čistého oxidu hlinitého zlyhá pri náraze
Čistá aluminová keramická výstelka je vyrobená zo spekaného oxidu hlinitého dosahujúceho hodnoty povrchovej tvrdosti HV 1400–1800. Vďaka tomu je vysoko odolný voči oderu jemnými časticami. Oxid hlinitý je však vo svojej podstate krehký, s lomovou húževnatosťou (K₁c) iba 3–4 MPa·m½. Keď sú keramické dlaždice vystavené náhlemu mechanickému nárazu - ako sú veľké kusy rudy padajúce na povrch žľabu - praskajú a praskajú, namiesto toho, aby absorbovali energiu.
Pri testovaní v reálnom svete vykonanom na prenosových žľaboch železnej rudy vykazovali monolitické keramické obkladové dlaždice z čistého oxidu hlinitého viditeľné praskanie už po 6 až 8 týždňoch prevádzky pri náraze kusovej rudy (veľkosť častíc > 80 mm). Akonáhle dlaždica praskne, podkladový oceľový podklad sa obnaží a rýchlo sa opotrebuje, čím sa urýchli celkové zlyhanie systému. Toto je zásadné obmedzenie používania čistej keramickej výstelky v kombinovanom prostredí nárazu a oderu.
Ako keramická kompozitná podšívka odolná voči opotrebovaniu rieši problém
Keramická kompozitná podšívka odolná voči opotrebovaniu rieši problém krehkosti prostredníctvom svojej vrstvenej konštrukcie. Keramická povrchová vrstva odoláva oderu, zatiaľ čo gumová alebo oceľová podložka absorbuje a rozptyľuje energiu nárazu skôr, ako môže zlomiť keramiku. Táto synergia umožňuje, aby kompozitná štruktúra fungovala efektívne, aj keď opakovane naráža na hrubé, hranaté častice.
Medzi hlavné konštrukčné výhody patria:
- Gumená vrstva (zvyčajne s hrúbkou 10–20 mm) pôsobí ako tlmič nárazov, čím znižuje špičkové napätie prenášané na keramické dlaždice až o 60 – 70 % .
- Keramické dlaždice sú segmentované (zvyčajne 50 × 50 mm alebo 75 × 75 mm), takže šírenie trhlín je obmedzené na jednej dlaždici, a nie na paneli.
- Vysokokvalitná keramická kompozitná výstelka odolná voči opotrebovaniu využíva 92–95 % Al₂O₃ dlaždice s HRC ≥ 70, pričom si zachováva vynikajúcu odolnosť proti oderu spolu so zlepšenou húževnatosťou.
Pri rovnakej aplikácii žľabu železnej rudy uvedenej vyššie dosiahla keramická kompozitná výstelka odolná voči opotrebovaniu s gumovým podkladom životnosť 18-24 mesiacov , čo predstavuje 3-násobné zlepšenie oproti čistému keramickému obloženiu z oxidu hlinitého za rovnakých prevádzkových podmienok.
Porovnanie výkonu: keramický kompozit vs keramická podšívka z čistého oxidu hlinitého
Nižšie uvedená tabuľka sumarizuje kľúčové metriky výkonu v rámci najkritickejších hodnotiacich kritérií pre kombinované prostredie nárazu a oderu.
| Parameter | Keramická kompozitná podšívka odolná voči opotrebovaniu | Keramická podšívka z čistého oxidu hlinitého |
|---|---|---|
| Tvrdosť povrchu | HRC ≥ 70 / HV 1400–1600 | HRA 85–90 / HV 1400–1800 |
| Odolnosť proti nárazu | Vysoká (gumová podložka tlmí nárazy) | Nízka (krehký lom pri náraze) |
| Odolnosť proti oderu | Vysoká | Veľmi vysoká (jemné častice) |
| Lomová húževnatosť (K₁c) | Vylepšené (kompozitná štruktúra) | 3–4 MPa·m½ (krehký) |
| Životnosť (sklz kusovej rudy) | 18-24 mesiacov | 6-8 týždňov |
| Maximálna prevádzková teplota | ~200 °C (pogumovaný); ~900 °C (oceľový podklad) | Až do 1600°C |
| Kontrola šírenia trhlín | Segmentované dlaždice obmedzujú šírenie | Trhliny sa šíria po paneloch |
| Flexibilita inštalácie | Vysoká (flexible backing conforms to curves) | Obmedzené (len pevné, rovné povrchy) |
| Cena za inštaláciu | Stredná – vysoká | Mierne |
Kde má keramická podšívka z čistého oxidu hlinitého stále výhodu
Keramická výstelka z čistého oxidu hlinitého nie je zastaraná – zostáva vynikajúcou voľbou v špecifických scenároch, kde je náraz zanedbateľný a dominuje obrusovanie jemnými časticami. Typické aplikácie zahŕňajú:
- Pneumatická doprava jemného prášku popolček, cementový prášok) pri vysokej rýchlosti – veľkosti častíc pod 5 mm bez mechanického nárazu.
- Prostredie s vysokou teplotou nad 300 °C , kde nie je možné použiť kompozitné obloženie s gumovým podkladom a vyžadujú sa alternatívy s oceľovým podkladom.
- Priame časti potrubia s rovnomerným tokom kalu a bez turbulentných nárazových zón.
V týchto prostrediach poskytuje veľmi vysoká povrchová tvrdosť keramického obloženia z čistého oxidu hlinitého (HV až 1800) odolnosť proti opotrebovaniu, s ktorou sa kompozitné produkty nemôžu úplne vyrovnať na úrovni povrchu. Kľúčom je prispôsobenie typu obloženia skutočným prevádzkovým podmienkam.

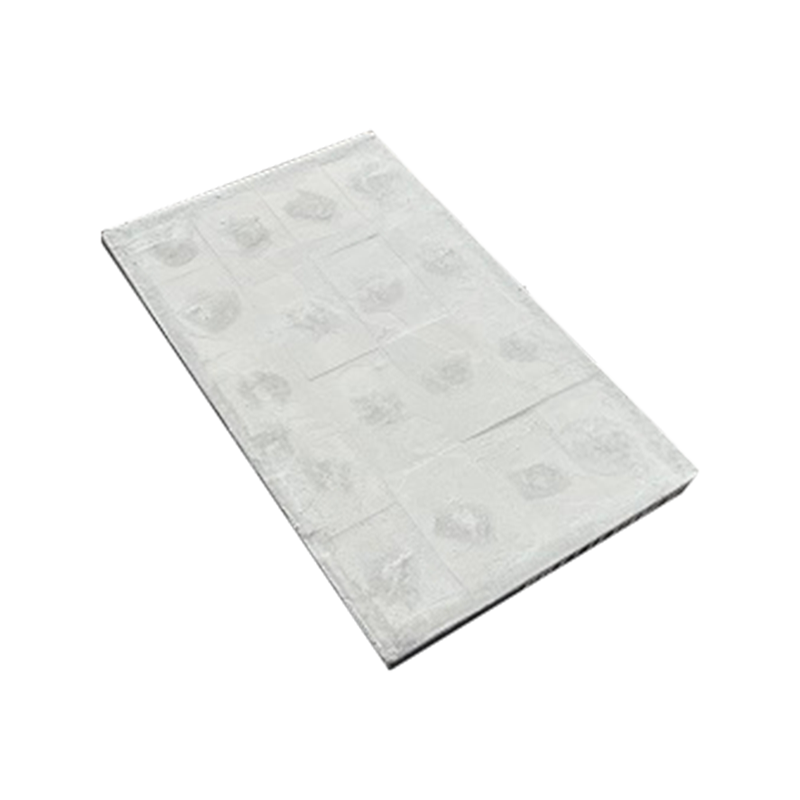

keramická kompozitná podšívka odolná voči opotrebovaniu
Výber správnej keramickej výstelky pre vašu aplikáciu
Výber medzi keramickým kompozitným obložením odolným voči opotrebovaniu a keramickým obložením z čistého oxidu hlinitého by mal byť založený na štruktúrovanom posúdení vašich prevádzkových podmienok. Zvážte nasledujúce faktory rozhodovania:
Veľkosť častíc a energia nárazu
Ak váš proces spracováva častice väčšie ako 20 mm, najmä pri výškach pádu presahujúcich 0,5 m, dôrazne sa odporúča keramická kompozitná výstelka odolná voči opotrebovaniu. Gumová alebo oceľová podložka je nevyhnutná, aby sa zabránilo katastrofálnemu zlyhaniu dlaždice. Pre jemné častice menšie ako 5 mm bez výrazného nárazu pri páde postačuje čistý keramický obklad z oxidu hlinitého.
Prevádzková teplota
Pogumovaná keramická kompozitná výstelka odolná voči opotrebovaniu je obmedzená na približne 200 °C. Ak vaša aplikácia zahŕňa teploty nad touto prahovou hodnotou – ako napríklad v prívodných rúrach pece alebo vysokoteplotných plynových potrubiach – špecifikujte kompozitnú výstelku s oceľovým podkladom (s dimenzovaním do ~900 °C) alebo vyhodnoťte čisto keramickú výstelku žiaruvzdornej kvality.
Geometria zariadenia
Keramická kompozitná výstelka odolná voči opotrebovaniu s pružnou gumenou podložkou sa môže prispôsobiť zakriveným povrchom, lakťom a nepravidelným geometriám bez zložitého rezania alebo obkladov. Keramická výstelka z čistého oxidu hlinitého, ktorá je pevná, sa lepšie hodí na ploché panely a rovné profily. Pre zakrivené steny žľabu alebo ohyby rúr ponúka kompozitná výstelka významné inštalačné výhody.
Stratégia údržby a výmeny
Pretože keramický kompozitný obklad odolný voči opotrebovaniu používa segmentové dlaždicové panely, jednotlivé poškodené dlaždice je možné vymeniť bez demontáže celého obkladového systému. Táto modulárna opraviteľnosť znižuje prestoje pri údržbe a celkové náklady životného cyklu. Naproti tomu prasknutá monolitická keramická časť obloženia z čistého oxidu hlinitého často vyžaduje úplnú výmenu panela, čo je rušivejšie a nákladnejšie.
Aplikácie v reálnom svete
Keramická kompozitná výstelka odolná voči opotrebovaniu je teraz štandardnou špecifikáciou v niekoľkých náročných odvetviach:
- Ťažba a spracovanie nerastov: Prepravné sklzy, násypky a cyklónové vložky v prevádzkach s meďou, železnou rudou a uhlím. Bolo zdokumentované zlepšenie životnosti o 200 – 400 % oproti oceľovým vložkám.
- Cementárne: Kryty korčekových elevátorov, vstupné kanály separátorov a potrubia na dopravu surovej múčky, kde kombinované opotrebenie slinku a náraz veľkých častíc predstavuje chronický problém údržby.
- Výroba energie: Výstupy z uhoľných mlynov, potrubia na práškové palivo (PF) a dopravné systémy popolčeka – často vyžadujúce odolnosť keramického obloženia proti oderu a flexibilitu kompozitnej konštrukcie.
- oceliarsky priemysel: Prekladacie miesta aglomerácie a systémy manipulácie s peletami, kde ťažké, hranaté materiály spôsobujú silné kombinované opotrebovanie.
V zdokumentovanej prípadovej štúdii z veľkého austrálskeho prístavného zariadenia na železnú rudu sa prešlo z keramického obloženia z čistého oxidu hlinitého na pogumované keramická kompozitná podšívka odolná voči opotrebovaniu v lodných nakladačoch znížilo ročné náklady na výmenu obloženia približne o 65 % a eliminovali neplánované prestoje v dôsledku zlyhania vložky počas operácií nakladania.
Kľúčové poznatky
- Pri súčasnom náraze a oderu, keramická kompozitná podšívka odolná voči opotrebovaniu is significantly more durable ako čistý keramický obklad z oxidu hlinitého vďaka svojej nosnej vrstve absorbujúcej energiu.
- Keramická výstelka z čistého oxidu hlinitého si zachováva výhodu v čistom abrazívnom prostredí s jemnými časticami a vysokými teplotami, kde môžu byť kompozitné podkladové materiály nevhodné.
- Dizajn segmentovaných dlaždíc z keramického kompozitného obloženia odolného voči opotrebovaniu kontroluje šírenie trhlín a umožňuje modulárnu výmenu, čím sa znižujú dlhodobé náklady na údržbu.
- Parametre špecifické pre aplikáciu – veľkosť častíc, energia nárazu, teplota a geometria zariadenia – by mali vždy riadiť výber vhodného riešenia keramického obloženia.
- V ťažkých priemyselných odvetviach, ako je baníctvo, výroba cementu a energetika, keramická kompozitná výstelka odolná voči opotrebeniu dôsledne poskytuje 3–5× dlhšia životnosť než čistá keramická podšívka v skutočných podmienkach kombinovaného opotrebovania.
